外観検査システムの構成とは？－カメラ・照明・レンズの最適な組み合わせを解説！

外観検査の自動化を検討する際、多くの企業が「どのカメラを選ぶべきか」「照明は何が最適か」といった課題に直面します。しかし、実際には単体の機器選定ではなく、システム全体の構成設計が精度を大きく左右します。

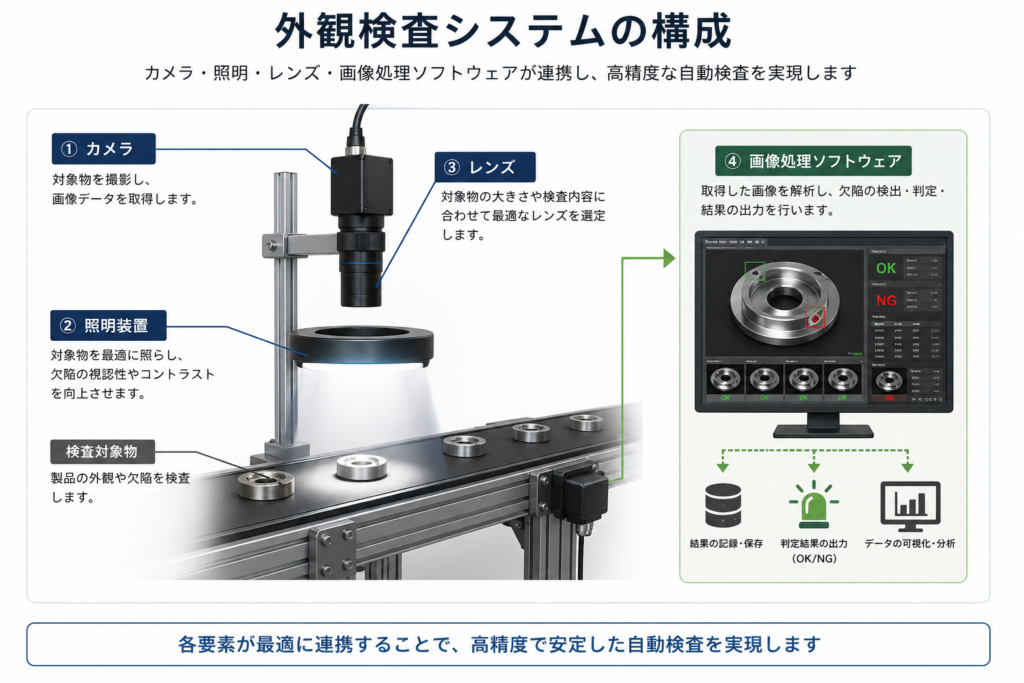

本記事では、外観検査システムを構成する主要要素と、その最適な組み合わせについて解説します。

1. 解像度

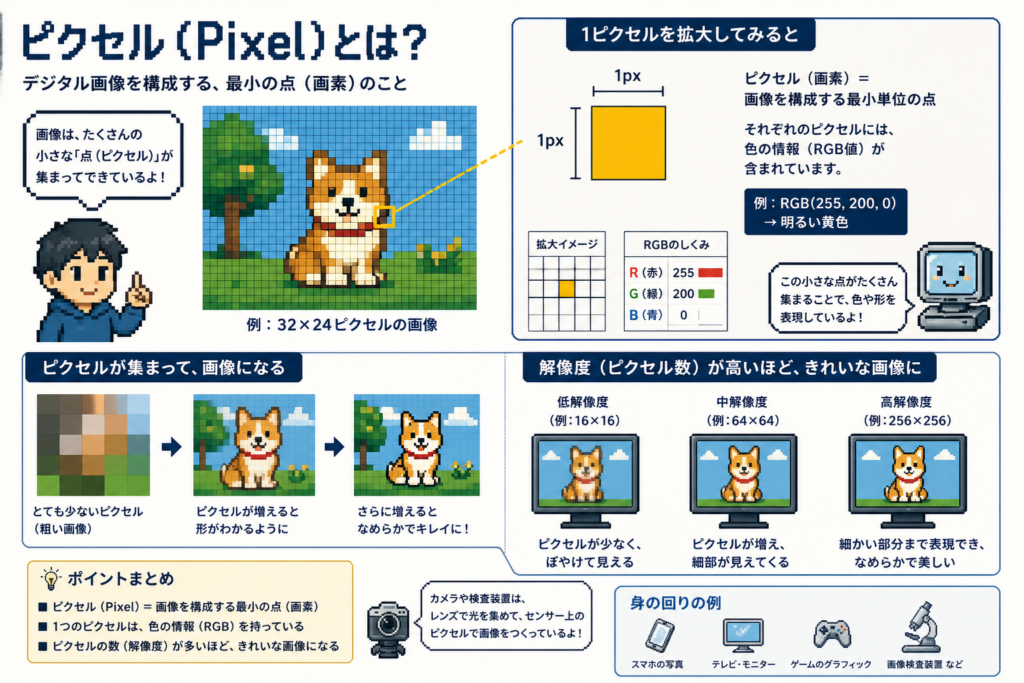

   画像の細かさを決める要素で、ピクセル数が多いほど微細な欠陥や異物の検出が可能になります。小さなキズや異常を見逃さないためには、対象物のサイズに応じた十分な解像度が必要です。
2. フレームレート（生産速度対応）
   1秒間に撮影できる画像枚数を示し、生産ラインの速度に影響します。高速ラインでは高フレームレートが求められ、取りこぼしなく安定した検査を行うための重要な指標です。
3. センサー種類（CMOSなど）
   カメラの性能や特性に影響する要素で、感度・ノイズ・ダイナミックレンジなどが異なります。一般的にCMOSセンサーは高速処理や低消費電力に優れており、産業用途で広く利用されています。

特に微細な欠陥検出には、高解像度カメラが必要です。

1. 欠陥の視認性
   照明条件によって、キズ・汚れ・異物などの見え方が大きく変わります。適切な照明を選定することで、通常は見えにくい微細な欠陥も強調して検出しやすくなります。
2. 影の発生
   照明の角度や配置によって影の出方が変わり、誤検出や見逃しの原因になることがあります。逆に意図的に影を出して形状を強調するなど、目的に応じた設計が重要です。
3. コントラスト
   対象物と背景、または欠陥部分との明暗差をどれだけはっきり出せるかに影響します。コントラストが高いほど画像処理での判別が安定します。

用途に応じて以下を選択します：

• リング照明
  レンズ周囲から均一に照射する方式で、影が出にくく安定した撮像が可能です。一般的な外観検査や表面検査に広く使用されます。
• 同軸照明
  カメラと同じ光軸上から照射するため、反射面や平滑な対象物の検査に適しています。表面のムラや微細なキズを強調しやすいのが特徴です。
• バックライト照明
  対象物の背面から光を当て、シルエット（輪郭）を強調します。寸法測定や形状検査、穴の有無確認などに適しています。

1. テレセントリックレンズ（高精度測定）
   被写体との距離が多少変化しても倍率がほぼ一定に保たれるため、寸法測定や位置検出に適しています。遠近によるサイズの誤差（パース歪み）を抑えられるため、高精度な検査に有効です。
2. 焦点距離の最適化
   焦点距離によって視野範囲（どれくらい広く撮れるか）や作動距離が決まります。対象物のサイズや設置スペースに応じて適切に選定することで、必要な範囲を無理なく、かつ十分な解像度で撮像することが可能になります。

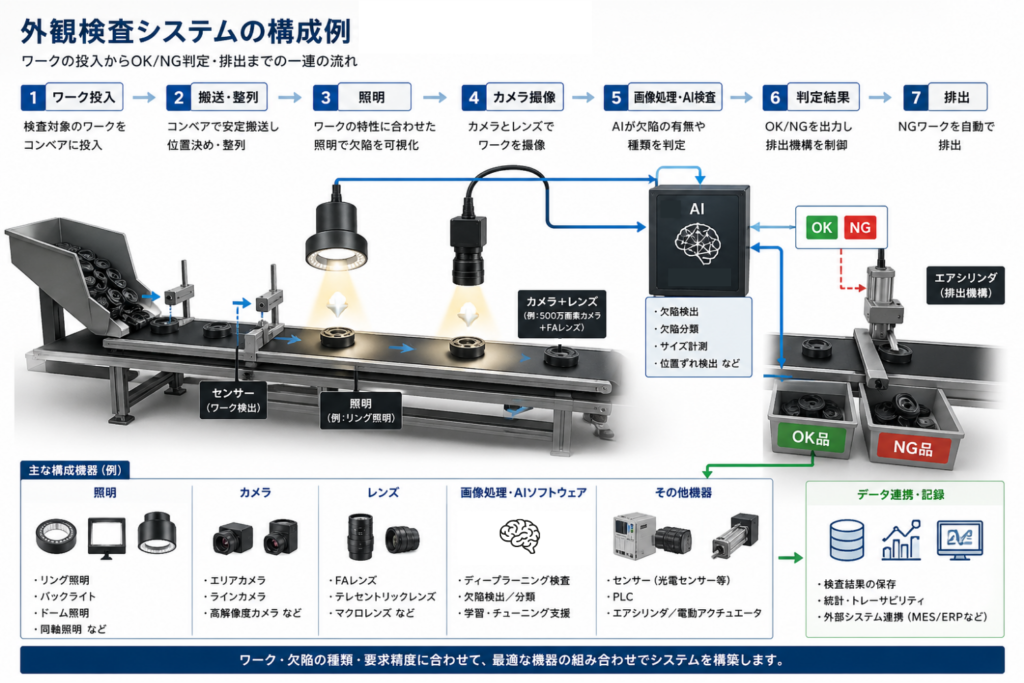

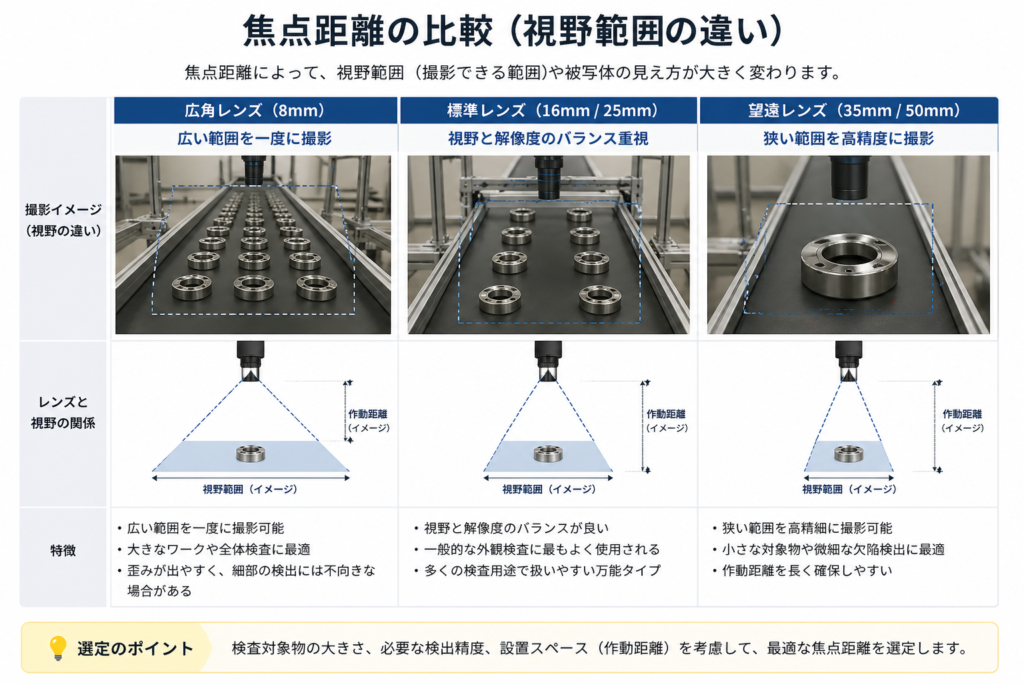

一般的な指標：

• 広角（8mm）
  広い範囲を一度に撮影－大きめワークに最適
• 標準（16mm/25mm）
  視野と解像度のバランス重視－万能タイプ
• 望遠（35mm/50mm）
  狭い範囲を高精度に撮影－小さな対象物に最適
